網站地圖（tú）
關注微信
聯係（xì）91成人版
返回列表頁
PE底漆係（xì）列
產品特性：該漆固含量（liàng）高，豐滿度（dù）好。一次塗裝可厚塗，施工（gōng）效率高，幹燥迅速、硬度高、打磨（mó）性好、表麵細滑（huá）、附（fù）著力好，不易流掛、滲陷少、耐（nài）溫變性及耐化學性好、易（yì）施工，適用於實木及夾板、貼紙家具，特別適用於花板、中纖板製作的家具，其高質、低耗、省時、低汙染以及綜合性能為一般PU底漆無法比（bǐ）擬的。
立即谘詢
聯係熱線 0757-22905612
PE底漆係列（liè）
具體品種有：
1、產品特性：
該漆固含量高，豐滿度好。一次塗裝（zhuāng）可厚塗，施工效率高，幹燥迅（xùn）速、硬度高、打磨性好、表麵細滑（huá）、附著力（lì）好，不易流掛、滲陷少、耐（nài）溫變性（xìng）及耐化學性好、易施工，適用於實木及夾板、貼紙（zhǐ）家具，特別適用於（yú）花板、中纖板製作的家（jiā）具，其高質、低耗（hào）、省時、低汙染以（yǐ）及綜合性能為一般PU底漆無法比擬的。
2、使用方法：
（1） 白坯表麵如果太粗糙，則需要對白坯進行幹磨，然後刮PE膩子，幹後磨透。
（2） 噴塗不飽（bǎo）和聚脂漆之前，必須對白坯進行有（yǒu）效的封閉，使用本廠優質封閉底漆“底得寶”刷塗一次，幹後（hòu）輕（qīng）磨，能有效地清除木毛刺，提高底材硬度，加（jiā）強底材與底漆之間附（fù）著力。減少（shǎo）底漆用量而不會增加整（zhěng）套材料的總成（chéng）本，一舉數得。
（3）白（bái）坯→打磨→ 膩子→打磨→底得寶→打（dǎ）磨→噴PE底漆→打磨→噴塗PU或PE各式麵漆
（4） PE底漆由多組份（fèn）構成，底漆、促進劑（藍水）、引發劑（白水）稀釋（shì）劑，分（fèn）裝（zhuāng）出售，使用時按重量（liàng）比正確混合並過濾進行噴塗。
（5） 混合方式是將底漆分成兩份，一份加入引發劑（白水）、適量稀釋劑攪拌為A；另一份加入促進劑（藍（lán）水）、適量稀釋劑攪拌為B備用。噴塗前各取同等重量的A和B混合攪拌、過濾（lǜ），立即噴塗。
（6） 每次將A和B等量混合（hé）攪拌，以剛好一噴壺為（wéi）宜，過（guò）濾後即（jí）噴塗（tú）於已用“底得寶”封閉好的白坯上，一般噴（pēn）塗兩個“十字”即可，噴一道（一個“十字”）之後，一般間隔5~10分鍾可噴下一道（dào）。配比正確時，指觸表幹時間（jiān）不大於40分鍾（溫度25℃），出現大（dà）的誤差時，要反複檢查，調配重量比以達正常。
（7） 施工配比（bǐ）表（相對濕度75%）
3、注（zhù）意事項（xiàng）：
（1） 不能使用蟲膠漆作為PE係列底漆的封閉底漆,否則會影響底漆的附著力（lì）及耐（nài）熱性。
（2） 該底漆結構緊密，表麵不需刻意打磨得很滑，否則會影（yǐng）響漆的附著力。打磨時注意不要把邊、角嚴重磨穿，如嚴重磨穿時要補漆。
（3） 藍、白水及稀釋劑的用量要根據溫、濕及季節性要求調整，環境溫度低，施工要求快，可適當加大藍、白（bái）水用量，反之則減；濕度高，而濕度變化不大（dà）時，加大藍水用量效果明（míng）顯。
（4） 藍、白水加入量是有限的（de），加入（rù）太少，漆膜效聯不足，硬化慢，打磨（mó）困難，綜合（hé）性能不（bú）佳；而加入太多，使（shǐ）漆膜交聯加快，混合後的油漆使用期短，易堵塞噴槍，成膜以後易產生裂紋（wén）。
（5） 稀釋（shì）劑（jì）的加入量根據施工條件（白坯形狀（zhuàng），溫、濕度（dù），噴槍（qiāng）規格，立麵噴塗還是平麵噴塗）的不（bú）同而調節，以達到理想噴塗粘度、噴塗厚度、流平性好、無流掛（guà）等目的，其加入量寧少勿多，否則會導致幹燥及打磨困難。
（6） 連續施工（gōng）時，應該常用稀釋劑清洗噴槍（qiāng），噴壺及管道，洗淨舊漆（qī），然後重（chóng）新（xīn）調漆使用，施工完畢必須徹底清洗全套設備。、
（7） 切實注意藍、白水不能直接混合。
（8） 混合後的油漆（25℃）應在10分鍾內用（yòng）完。
4、包裝與貯存
包裝：采用4kg、20kg鐵罐包裝。
貯存：放在陰涼、幹燥、通風處（chù）儲（chǔ）存，保質期為半年。
具體品種有：

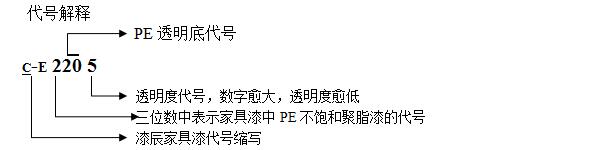

| 品 種 | 型 號 | 名 稱 |
|
PE 底 漆 |
C-E2205 | PE水晶透（tòu）明底漆 |
| C-E2206 | PE特清（qīng）透明底漆 | |
| C-E2207 | PE優（yōu）質透明（míng）底漆 |
| 品 種 | 型 號 | 名 稱 |
|
PE 底 漆 |
C-E2208 | PE高固透明底漆 |
| C-E2601 | PE高遮蓋白底漆 | |
| C-E2601 | PE白底漆 |
1、產品特性：
該漆固含量高，豐滿度好。一次塗裝（zhuāng）可厚塗，施工效率高，幹燥迅（xùn）速、硬度高、打磨性好、表麵細滑（huá）、附著力（lì）好，不易流掛、滲陷少、耐（nài）溫變性（xìng）及耐化學性好、易施工，適用於實木及夾板、貼紙（zhǐ）家具，特別適用於（yú）花板、中纖板製作的家（jiā）具，其高質、低耗（hào）、省時、低汙染以（yǐ）及綜合性能為一般PU底漆無法比擬的。
2、使用方法：
（1） 白坯表麵如果太粗糙，則需要對白坯進行幹磨，然後刮PE膩子，幹後磨透。
（2） 噴塗不飽（bǎo）和聚脂漆之前，必須對白坯進行有（yǒu）效的封閉，使用本廠優質封閉底漆“底得寶”刷塗一次，幹後（hòu）輕（qīng）磨，能有效地清除木毛刺，提高底材硬度，加（jiā）強底材與底漆之間附（fù）著力。減少（shǎo）底漆用量而不會增加整（zhěng）套材料的總成（chéng）本，一舉數得。
（3）白（bái）坯→打磨→ 膩子→打磨→底得寶→打（dǎ）磨→噴PE底漆→打磨→噴塗PU或PE各式麵漆
（4） PE底漆由多組份（fèn）構成，底漆、促進劑（藍水）、引發劑（白水）稀釋（shì）劑，分（fèn）裝（zhuāng）出售，使用時按重量（liàng）比正確混合並過濾進行噴塗。
（5） 混合方式是將底漆分成兩份，一份加入引發劑（白水）、適量稀釋劑攪拌為A；另一份加入促進劑（藍（lán）水）、適量稀釋劑攪拌為B備用。噴塗前各取同等重量的A和B混合攪拌、過濾（lǜ），立即噴塗。
（6） 每次將A和B等量混合（hé）攪拌，以剛好一噴壺為（wéi）宜，過（guò）濾後即（jí）噴塗（tú）於已用“底得寶”封閉好的白坯上，一般噴（pēn）塗兩個“十字”即可，噴一道（一個“十字”）之後，一般間隔5~10分鍾可噴下一道（dào）。配比正確時，指觸表幹時間（jiān）不大於40分鍾（溫度25℃），出現大（dà）的誤差時，要反複檢查，調配重量比以達正常。
（7） 施工配比（bǐ）表（相對濕度75%）
| 溫 度 | 參考配比(漆：藍水：白水) |
| 10℃~15℃ | 100kg：2.2 kg：2.5 kg或100 kg：2.4L：2.3L |
| 15℃~18℃ | 100kg：2.0kg：2.3kg或100 kg：2.2L：2.05L |
| 18℃~20℃ | 100kg：1.8g：2.2kg或100 kg：2.0L：1.95L |
| 20℃~25℃ | 100kg：1.6g：2.1kg或100 kg：1.75L：1.85L |
| 25℃~30℃ | 100kg：1.5g：2.0kg或100 kg：1.65L：1.75L |
| 30℃~35℃ | 100kg：1.3g：1.8kg或100 kg：1.4L：1.6L |
| 備 注 |
濕度減少時，藍水（shuǐ）量可（kě）酌（zhuó）量減少； 濕度增大時，藍水量可酌（zhuó）量增加。 |
（1） 不能使用蟲膠漆作為PE係列底漆的封閉底漆,否則會影響底漆的附著力（lì）及耐（nài）熱性。
（2） 該底漆結構緊密，表麵不需刻意打磨得很滑，否則會影（yǐng）響漆的附著力。打磨時注意不要把邊、角嚴重磨穿，如嚴重磨穿時要補漆。
（3） 藍、白水及稀釋劑的用量要根據溫、濕及季節性要求調整，環境溫度低，施工要求快，可適當加大藍、白（bái）水用量，反之則減；濕度高，而濕度變化不大（dà）時，加大藍水用量效果明（míng）顯。
（4） 藍、白水加入量是有限的（de），加入（rù）太少，漆膜效聯不足，硬化慢，打磨（mó）困難，綜合（hé）性能不（bú）佳；而加入太多，使（shǐ）漆膜交聯加快，混合後的油漆使用期短，易堵塞噴槍，成膜以後易產生裂紋（wén）。
（5） 稀釋（shì）劑（jì）的加入量根據施工條件（白坯形狀（zhuàng），溫、濕度（dù），噴槍（qiāng）規格，立麵噴塗還是平麵噴塗）的不（bú）同而調節，以達到理想噴塗粘度、噴塗厚度、流平性好、無流掛（guà）等目的，其加入量寧少勿多，否則會導致幹燥及打磨困難。
（6） 連續施工（gōng）時，應該常用稀釋劑清洗噴槍（qiāng），噴壺及管道，洗淨舊漆（qī），然後重（chóng）新（xīn）調漆使用，施工完畢必須徹底清洗全套設備。、
（7） 切實注意藍、白水不能直接混合。
（8） 混合後的油漆（25℃）應在10分鍾內用（yòng）完。
4、包裝與貯存
包裝：采用4kg、20kg鐵罐包裝。
貯存：放在陰涼、幹燥、通風處（chù）儲（chǔ）存，保質期為半年。
地址：佛（fó）山市（shì）順德高新區（容桂）新有中路8號尚鋼模具工業城（chéng）A1區二層A1-333
電話：0757-22905612
郵箱：905519363@qq.com
